《煤礦機器人重點研發目錄》發布，一起了解煤礦機器人研究進展

隨著多傳感器信息融合、多機器人系統、通信系統網絡化等技術的發展，煤礦機器人將在我國煤炭工業中實現更加重要的功能。

2019年1月2日，國家煤礦安全監察局公布《煤礦機器人重點研發目錄》?！赌夸洝肪劢龟P(guān)鍵崗位、危險崗位，包括掘進、采煤、運輸、安控和救援5類、38種煤礦機器人，對每種機器人的功能提出了具體要求。

我國煤炭開采條件極其復雜，90% 以上的煤炭資源僅適合井工開采，平均開采深度600 m，全國50%以上煤炭?jī)?chǔ)量處于高瓦斯地區。

煤礦生產系統龐大復雜，作業環境惡劣，水、火、煤塵、瓦斯、頂板等災害多，其非機構化環境使得傳統自動化機械的使用受到局限。在煤礦生產部分環節中引入機器人技術對于改善工人作業環境、降低百萬噸死亡率、提高生產效率具有重要意義。

煤礦機器人研究現狀：

國外煤礦機器人研究起步較早。美國20 世紀80 年代開始將基于計算機遠程遙控加局部自治式控制作為非結構化采煤工作環境下機器人的重點發展方向，研制出了計算機控制采煤作業系統及多種特種機器人，如支護機器人、鑿巖機器人、裝載機器人、采煤機器人、煤礦救災機器人等。澳大利亞從煤礦機器人傳感器系統、導航系統、通信系統等方面，進行了針對煤礦露天開采的拉鏟挖掘機、輪斗挖掘機等設備的機器人化工作。

機器人產業是近30 年發展起來的新型產業，我國早在“七五”期間就開始組織專家學者對國際先進機器人全面跟蹤、研究和探索。在國家863 計劃等資助項目支持下，對包括噴漿機器人、鑿巖機器人、采煤機器人、救災機器人、機器人礦車等在內的多種煤礦機器人進行研究開發。

機器人在煤礦中的應用主要包括以下5類：

1、掘進類

掘進工作面機器人群、掘進機器人、全斷面立井盾構機器人、臨時支護機器人、鉆錨機器人、噴漿機器人、探水鉆孔機器人、防突鉆孔機器人、防沖鉆孔機器人。

2、采煤類

采煤工作面機器人群、采煤機機器人、超前支護機器人、充填支護機器人、露天礦穿孔爆破機器人。

3、運輸類

搬運機器人、破碎機器人、車場推車機器人、巷道清理機器人、煤倉清理機器人、水倉清理機器人、選矸機器人、巷道沖塵機器人、井下無人駕駛運輸車、露天礦電鏟智能遠程控制自動裝載系統、露天礦卡車無人駕駛系統。

4、安控類

工作面巡檢機器人、管道巡檢機器人、通風監測機器人、危險氣體巡檢機器人、自動排水機器人、密閉砌筑機器人、管道安裝機器人、皮帶機巡檢機器人、井筒安全智能巡檢機器人、巷道巡檢機器人。

5、救援類

井下?lián)岆U(xiǎn)作業機器人、礦井救援機器人、災后搜救水陸兩棲機器人。

煤礦機器人所面臨的主要問題：

對于煤礦機器人的研究，整體上處于理論與試驗階段，在事故處理與救援應用領域研究較多，離大規模應用仍有一定距離。

1、能源動力技術

對于小功率煤礦機器人，采用有線供電可不受機器人尺寸影響，但存在導線壓降，需考慮井下電網中諧波對于設備控制的干擾，限制了其作業距離。

電池供電可擺脫導線的限制，但電池性能限制了其續航能力和作業時間。大功率煤礦機器人需提高井下供電品質，保證設備可靠運行。

2、導航技術

導航技術是煤礦機器人等智能移動機器人技術的關鍵，包括通過一定的檢測手段獲取移動機器人在空間中的位置、方向以及所處環境的信息，用一定的算法對所獲信息進行處理，建立環境模型并進行路徑規劃。

目前已有移動機器人定位的成熟理論與技術，但對于在煤礦復雜環境下的定位、避障、路徑規劃等技術有待進一步研究。

3、通信技術

包括機器與人，機器與機器，作業人員與指揮人員的可靠通信。有線通信可靠性高，但同樣存在與有線供電一樣的問題。井下無線通信，信號受到巷道等屏蔽，傳播距離有限，同時需考慮大型設備啟停產生的電磁干擾。

4、可靠性技術

由于井下工作環境的復雜性和不可預測性，一旦出現故障，不僅無法完成作業任務，而且可能引發事故，造成巨大損失。其可靠性技術包括2 個方面，一是機器人結構的可靠性，具備機動性和地面適應性好、越障能力強、可靠性高的機械結構，應具有防爆、防塵、防潮、防水、抗腐蝕等功能，解決其密封性與散熱的矛盾; 二是煤礦機器人控制系統的可靠性。作為復雜控制系統的故障診斷與容錯控制技術，目前已經取得一系列的研究成果，特別是在航空航天系統、核電站系統有許多成功應用，但在煤礦機器人方面的研究成果卻非常有限。

煤機裝備智能制造及機器人技術研究：

為貫徹落實《智能制造發展規劃(2016—2020 年)》和《煤炭工業“ 十三五” 裝備制造發展的指導意見》，提升我國煤機裝備智能化水平，推動我國煤機裝備的關鍵核心技術攻關，加速先進科技成果產業化，《煤炭科學技術》于2017 年第5期策劃了“煤機裝備智能制造及機器人技術”專題。

專題跟蹤報道國家863 計劃項目“面向煤礦災害救援機器人研究開發與應用”，國家自然科學基金項目“ 基于救生艙的監測機器人數據傳輸與控制理論研究” 以及國家智能制造裝備發展專項等科技成果。以下為專題詳情。

■危險環境下救援機器人技術發展現狀與趨勢

□葛世榮，朱華

摘要：闡述了當前國內外在危險災變環境下的救援機器人發展現狀,總結了救援機器人的關鍵技術問題,分別對消防救援機器人、地震救援機器人、礦山救援機器人、核事故救援機器人和水下救援機器人的研究現狀和應用情況進行了分析,并對每種機器人技術進行了總結,歸納得出:危險環境下救援機器人的共性關鍵技術包括4種能力,即良好的移動性能、感知能力、通信能力與續航能力。同時,針對不同救援機器人的應用環境,指明了各自所面臨的核心問題,并指出隨著技術的發展,不論是哪種機器人,救援功能的集成化、救援行為的自主化、救援任務的協同化與救援裝備的輕量化都將是其發展方向。

■基于Ethernet/IP綜采機器人一體化智能控制平臺設計

□黃曾華，南柄飛，張科學，馮銀輝

摘要：為提供煤礦綜采裝備成套解決方案,聯合相關采、支、運等制造及控制廠家,集成綜采工作面成套裝備、技術和Ethernet/IP通信協議,設計了綜采機器人一體化智能控制平臺系統;研究了綜采機器人控制技術,建立了三維環境復雜約束條件下的綜采工作面控制模型,提出了綜采工作面內"1人巡視、無人操作"的采煤模式;建立了綜采一體化控制中心,設計了綜采設備通信接口和協議標準方案,實現了綜采機器人控制設備安全生產。最后,通過在煤礦綜采過程中運行該系統平臺,使基于Ethernet/IP綜采機器人一體化智能控制平臺較好地實現了安全、高效生產。

■液壓支架機器人智能焊接生產線研發與應用

□任懷偉

摘要：為提升液壓支架焊接加工質量和生產效率,改善工人勞動環境,研發了液壓支架焊接機器人智能焊接加工生產線。攻克了分層多道焊接、激光傳感、格子間變形適應等關鍵技術,有效改進了機器人與液壓支架焊接的適應性;研制了焊接機器人外部軸、工件夾具、生產線控制、智能物流等系統及裝置,實現了工件自動上下料、型號自動識別、結構件全方位焊接等功能;基于MES制造執行系統建立了車間級的智能化生產管理系統,實現了整個車間的統一管理和數字化生產。車間級的智能化生產管理系統在山能重裝塔高公司工業性試驗6個月,應用結果表明:焊接效率提高100%,人員減少70%,自動焊接產品質量穩定一致,滿足生產智能化、流程自動化、管理信息化的發展要求。

■基于截齒截割紅外熱像的采煤機煤巖界面識別研究

□張強，王海艦，郭桐，劉永鳳

摘要：為實現采煤機截割過程中煤巖界面的有效動態識別,測試和提取不同煤巖比例條件下截齒截割的紅外熱圖像,分析截齒表面溫度場分布規律與截割閃溫特征,得到不同煤巖比例條件下截齒截割溫度特征數據庫,建立基于最小模糊度優化的采煤機煤巖界面動態識別模型。試驗結果表明:截齒在截割不同比例煤巖試件時,齒尖均產生突兀的瞬時閃溫區,巖石比例越大,其閃溫值越高。該系統可實現煤巖界面的在線、精確動態識別,可為提高采煤機的截割效率和實現滾筒智能調高控制提供重要的技術手段和理論依據。

■基于視頻的煤礦帶式輸送機自動調速控制系統

□陶偉忠

摘要：為滿足變頻帶式輸送機載煤量自動匹配調速控制的要求,實現節能降耗,研發了一種基于視頻的礦井帶式輸送機自動調速控制。該系統使用數字?jǐn)z像儀,利用視頻圖像處理技術動態獲取帶式輸送機上的瞬時煤量;結合礦井運輸系統的拓?fù)浣Y(jié)構,自動計算物料(煤)的運輸長度,建立運輸系統模型,獲取煤流動態分布情況;在此基礎上,自動調整變頻器的轉速,實現帶式輸送機速度與運輸煤量匹配。在中國神華神東公司哈拉溝煤礦運行結果表明:該系統運行穩定,在滿足實際生產的條件下,有效地將變頻帶式輸送機的平均轉速降至86%,達到了節能降耗、延長輸送帶壽命、提高經濟效益的目的。

■刮板輸送機鏈傳動系統動力學分析

□曾慶良，王剛，江守波

摘要：為解決刮板輸送機鏈傳動系統動力學分析中建模困難、耗時費力的問題,在ANSYS/LS-DYNA軟件中,利用APDL語言建立了刮板輸送機鏈傳動系統的參數化有限元模型,并實現了參數化動力學分析,可研究各種型號的刮板輸送機在不同工況下的運行情況。以某刮板輸送機為例,分析了不同轉速下鏈輪和鏈條的動力學響應:鏈窩底部存在較大的接觸力,以提供鏈環轉矩;鏈輪轉速越大,鏈條振動加劇,頻率增大,振幅增加,對鏈輪產生更大的沖擊;鏈環與鏈輪嚙合過程中存在接觸滑移。最后根據仿真結果提出了優化改進建議。

■刮板輸送機飄鏈故障診斷技術研究

□董剛，馬宏偉，南源桐，馬琨

摘要：針對刮板輸送機在其彎曲區段容易發生的飄鏈問題,提出了一種基于卷積神經網絡和支持向量機的聲音信號識別模型,該模型以經過PCA白化處理的綜采工作面設備聲音運行聲音的聲譜圖為輸入,由深度CNN網絡提取聲音信號的特征,并以SVM分類器實現對聲音信號的識別,最終實現對刮板輸送機飄鏈故障的診斷。同時推導了以SVM為輸出層的深度CNN網絡模型在訓練時誤差反向傳播時輸出層對全連接層的敏感度函數,并通過試驗發現了對輸入的聲音信號進行不同時長的切分作為模型輸入時,對CNN-SVM模型識別率產生影響的規律,最后通過對比試驗驗證了此模型確實比傳統的GMM-HMM模型具有更高的識別準確率。

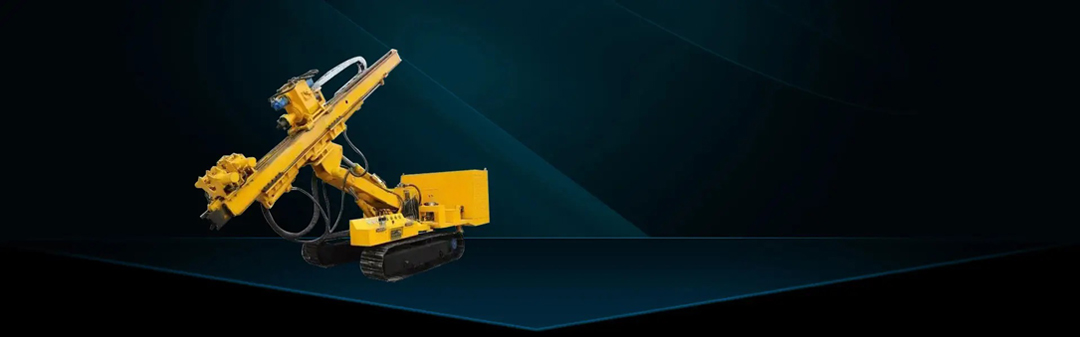

■煤礦井下數字化鉆進技術發展現狀與趨勢

□張建明，曹明，陳曉明

摘要：在分析現有煤礦井下鉆進工藝裝備的基礎上,從隨鉆測量、狀態監測和鉆機控制3個方面綜述了井下數字化鉆進關鍵技術的國內研究現狀。探討了煤礦井下數字化鉆進技術的發展方向,提出了精確導向鉆進、鉆機自動控制、遠程故障診斷、鉆場智能管理等未來研究的重點,以及相應的實現方法與關鍵技術。最后指出,我國煤礦井下鉆進技術與裝備發展方向。

■基于虛擬現實的煤礦救援機器人遠程控制技術

□張旭輝，董潤霖，馬宏偉，杜昱陽，毛清華，王川偉，薛旭升，馬琨

摘要：針對當前煤礦井下救援機器人自主導航效率低下,難以滿足礦難時效性的救援要求,提出了一種基于虛擬現實(VR)的煤礦救援機器人遠程控制方案,以虛擬仿真技術、智能檢測與控制、遠程通信、環境動態建模等技術為基礎,以煤礦救援機器人的遠程控制為目標,建立了煤礦救援機器人虛擬仿真模型以及井下工作環境場景,對傳感器數據進行解析動態建模,完成機器人井下的以巷道為基礎的局部定位,并實時更新煤礦救援機器人井下作業場景,為機器人自主控制增加了判據。此方案定位于復雜工況下有效的人工遠程干預,借助VR技術充分融合人、機和環境信息,可有效提升井下礦難救援效率。

■煤礦災害救援雙級式信息探測機器人系統研制

□鄭興，張高峰，王紅旗

摘要：針對煤礦災害救援信息探測機器人難以到達井下災害現場的現狀,研制一種新的基于井下避難硐室的煤礦災害救援雙級式信息探測機器人系統。當發生煤礦災害時,該系統一級運載機器人從避難硐室附近出發,沿煤礦巷道頂板預設的工字鋼軌道行駛,直到無法繼續前進時釋放二級信息探測機器人進一步對災害信息進行探測。該系統基于RSSI的改進路徑損耗模型設計,解決了受限空間的無線通信不暢和中繼設備安放間隔難以確定的問題。煤礦巷道仿真實驗室對該系統測試結果表明,雙級式煤礦信息探測機器人在井下通信順暢,圖像數據傳輸清晰連續,系統運行穩定。
